概述
電力監控系統實現對數據中心中低壓配電系統、UPS、蓄電池組、ATS/STS、精密配電柜、電源支路電流、PDU機柜電源以及其它重要設備進行監視、測量、記錄、報警等功能，實時掌握供電系統運行狀況和可能存在的隱患，快速排除故障，提高數據中心供電可靠性。
參考標準
GB50174-2017??? 《數據中心設計規范》
GB50052-2016??? 《供配電系統設計規范》
GB50054-2011??? 《低壓配電設計規范》
GB50311-2016??? 《綜合布線系統工程設計規范》
GB/T 14285-2006?? 《繼電保護和安全自動裝置技術規程》
GBT 14598.300-2008 《微機變壓器保護裝置通用技術要求》
配置方案

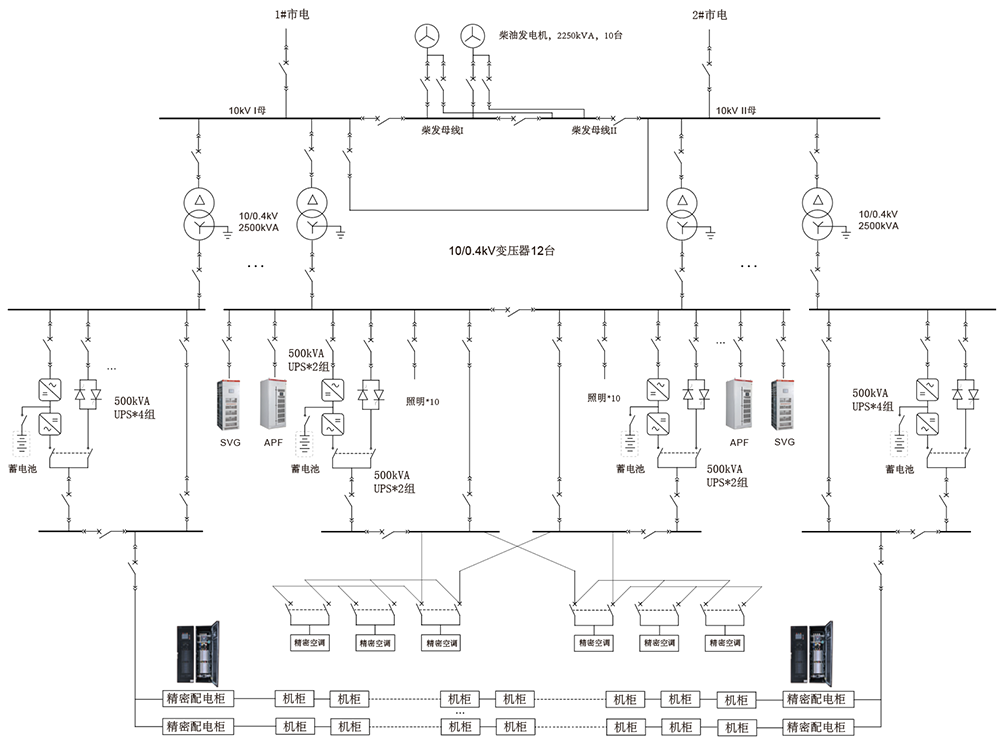

以下為一個大型數據中心的典型電氣單線示意圖，為了提高數據中心供電可靠性，采用2路10kV市電供電，配置10臺10kV柴油發電機作為后備電源。在0.4kV側配置500kVA UPS用于精密空調和精密配電柜(智能小母線)供電。
推薦配置
系統結構

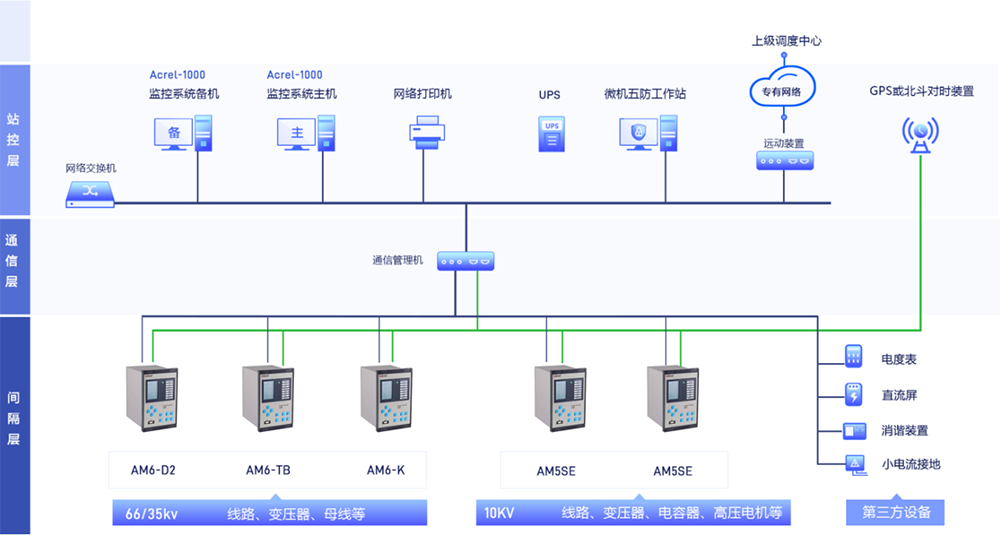

系統采用分布式結構，微機保護裝置、多功能儀表、變壓器溫控器、直流屏、柴油發電機控制屏等設備通過RS485總線或者以太網接入智能網關，經過協議轉換、數據處理后上傳至電力監控系統，實現遙測、遙信、遙控、異常報警等功能。
系統功能
